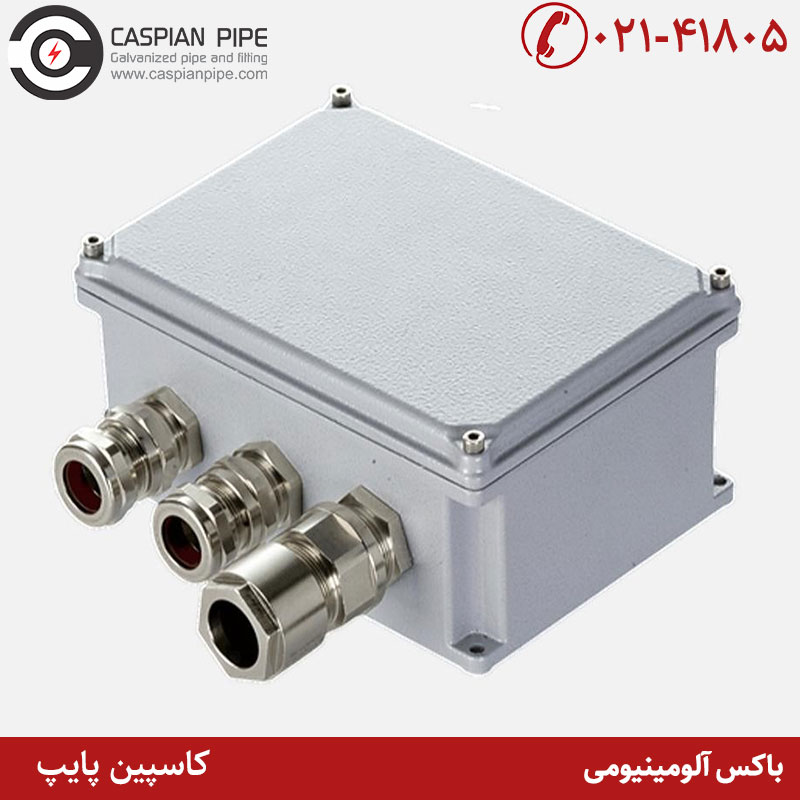

باکس آلومینیومی ، محفظه ای ایمن جهت برقراری انواع اتصالات برقی
باکس آلومینیومی با نام تجاری aluminum junection box ، به عنوان یکی از بخش های اساسی در شبکه های سیم کشی برق محسوب می شوند و با توجه به ساختار منحصر به فرد خود شرایطی را فراهم می کنند تا سیم ها و همین طور اتصالات موجود بین آن ها، از عوامل محیطی و بیرونی محافظت شوند.
بنا به استفاده ی گسترده ای که دارند معمولاً تحت عنوان “جعبه تقسیم ” و یا جعبه ی ترمینال از آن ها یاد می شود و برای ایجاد انواع اتصالات برقی ایده‌آل می باشند. سیم ها و تجهیزات الکتریکی از داخل لوله برق آلومینیومی ، که نقش یک سیستم حمایتی و پشتیبان را برای سیم و کابل ها دارند، وارد باکس آلومینیومی می شوند و از آنجا به واسطه ی ترمینال هایی که در داخل باکس وجود دارند به نقاطی که مد نظر ما است انشعاب گرفته می شوند.
ویژگی ها و کاربردهای باکس آلومینیومی
باکس آلومینیومی دسترسی آسان به سیم ها و همین طور اتصالات آن ها را فراهم می کند و تنها کاری که باید انجام دهید آن است که پوشش بیرونی محفظه را بردارید و سپس به ایجاد تغییرات، تعمیرات و یا اضافه کردن اتصالاتی دیگر بپردازید.
جعبه تقسیم ها با توجه به ساختار فلزی و مستحکمی که دارند تمام اتصالات را از هرگونه گرد و غبار و مواد خورنده و همین طور دستکاری های ناخواسته که ممکن است به شبکه آسیب برسانند حفظ می کند.
باکس های آلومینیومی چندین عملکرد مهم را توأمان انجام می دهند و ما تصور می کنیم که آن ها فقط نقش یک قطعه محافظ و ایمن را بازی می کنند اما علاوه بر موارد مذکور، وظیفه ی اصلی و اولین کاربرد جعبه تقسیم ها توزیع نیرو از یک مکان به چندین مکان دیگر است. دومین کاربرد آن ها درواقع جمع آوری سیگنال‌های کنترلی از دستگاه های مختلفی نظیر سنسورها و دیگر تجهیزات الکتریکی است که با طی فرآیندی مشخص همه ی آن ها را به تابلو برق ها و پنل های کنترل مرکزی بر میگردانند.
اشکال مختلف باکس آلومینیومی

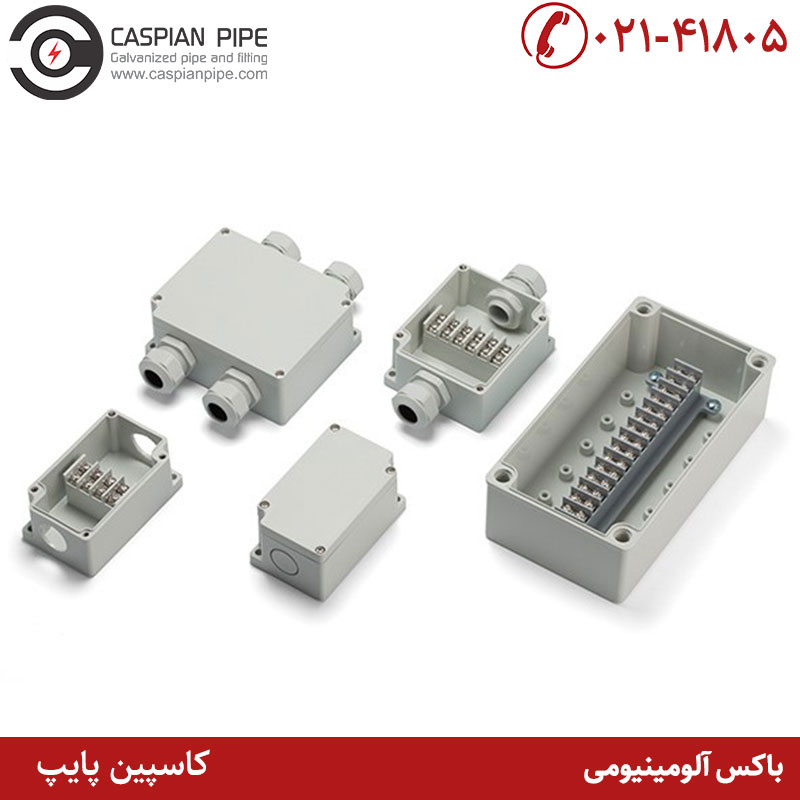

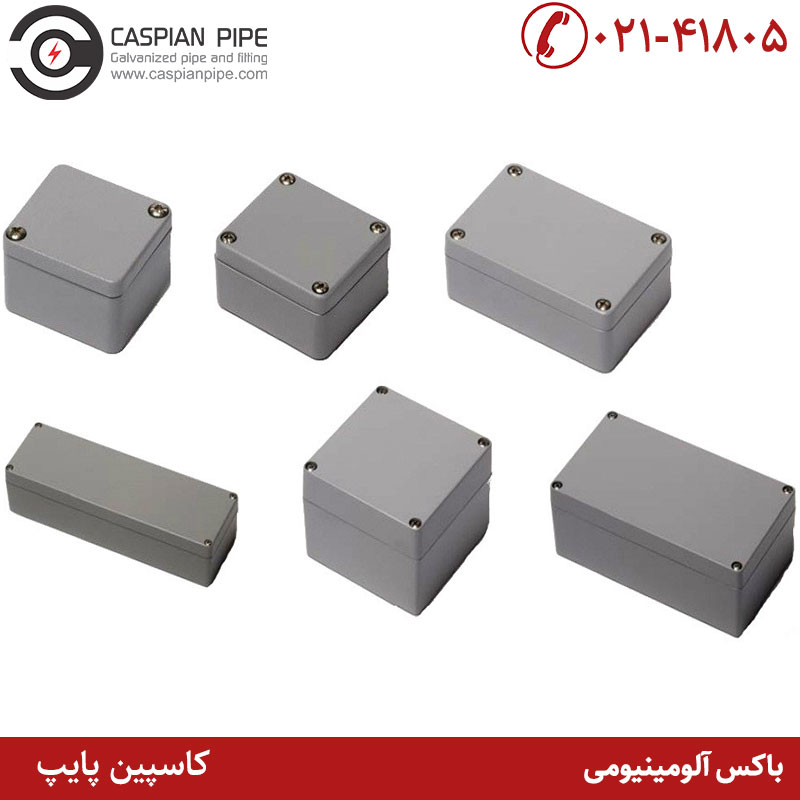

در بسیاری از سازمان های صنعتی و تجاری و حتی نواحی مسکونی، ممکن است نقاطی وجود داشته باشد که شرایط را برای نصب باکس آلومینیومی محدود کند و به دنبال آن ، مشکلاتی را نیز برای نصب سیم ها و سایر تجهیزات برقی بوجود آورد. برای پاسخ و رفع اینگونه موارد، باکس آلومینیومی را در اشکال و اندازه های مختلف طراحی و تولید می کنند که عبارتند از مستطیل، مربع، هشت ضلعی و یا از نوع جعبه تقسیم گرد هستند. آنچه که برای مکان مد نظر شما مناسب است درواقع بر اساس شرایط محیط، فضای موجود و سایر مقررات مربوطه تنظیم خواهند شد.
ترمینال های موجود در باکس آلومینیومی

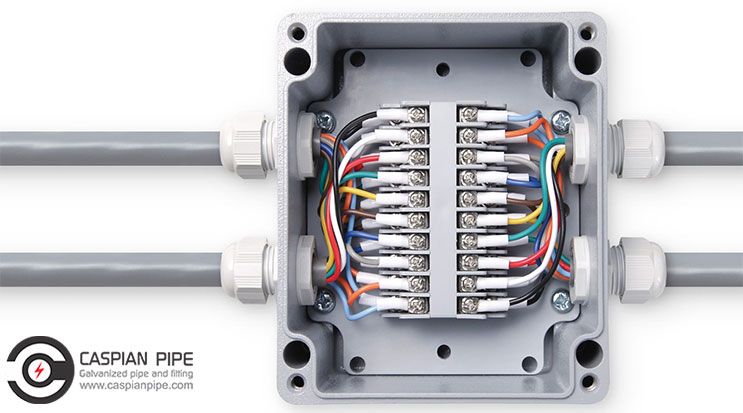

طبق تعریف، ترمینال نقطه ای در باکس آلومینیومی است که در آن هر یک از دو سیم به یکدیگر متصل می شوند. بنابراین وجود چند ترمینال در یک باکس موضوع چندان غیر معمولی نیست. در اینگونه قطعات معمولاً از یک تستر مقاومت عایق استفاده می کنند تا با اندازه‌گیری مشخصات هر ترمینال، اطمینان حاصل کنند هر یک بر دیگری تأثیر نمی گذارد.
ترمینال های موجود در باکس آلومینیومی معمولاً ۴ تا ۶ عدد هستند. با این حال تعداد دقیق ترمینال ها به این بستگی دارد که چه تعداد اتصال باید در یک نقطه ی خاص برقرار شود. قبل از انتخاب جعبه تقسیم، این نکته را مد نظر قرار دهید که باید ترمینال های کافی برای قرار دادن هر جفت سیم وجود داشته باشد.
از طریق همین ترمینال ها تمام اتصالات الکتریکی برقرار می شوند و از طرفی می توانید با یک مولتی متر مقدار ولتاژ سیستم را نیز اندازه‌گیری کنید.
همچنین باید این نکته را یادآور شویم که روش های مختلفی برای اتصال سیم ها در یک ترمینال وجود دارد و لازم است همواره صحیح ترین نوع اتصال را در مجموعه انجام دهید، زیرا روش های نامناسب می تواند منجر به خرابی کدها شوند.
چه نکاتی را باید در انتخاب نوع باکس آلومینیومی رعایت کنیم؟
عوامل مختلفی وجود دارند که تعیین کننده ی نوع باکس آلومینیومی می باشند و شما می توانید با در نظر گرفتن این موارد مناسب ترین گزینه را برای سازه های خود انتخاب کنید.
- مکان نصب باکس آلومینیومی را مشخص کنید، آیا می خواهید آن ها را در یک محیط سرپوشیده و بسته نصب کنید و یا اینکه قصد استفاده از آن ها در فضای باز را دارید.
- میزان رطوبت محیط را بسنجید، اگر بیش از حد باشد قطعاً باید نوع ضد آب این قطعات را انتخاب کنید.
- تعداد ترمینال باکس آلومینیومی را مد نظر قرار دهید، اینکه دارای ۴ ترمینال باشد و یا ۸ ترمینال.
- همواره روش اتصال سیم ها را در تطابق با نوع باکس در نظر بگیرید به این معنی که نوع طراحی باکس آلومینیومی تعیین می کند که شما از چه روشی برای اتصال سیم ها استفاده کنید.
- نسبت به اندازه و شکل قطعه توجه ویژه ای داشته باشید، چرا که این پارامترها مشخص می کنند که چه مقدار حجم از سیم ها را می توانید در داخل محفظه ی باکس جای دهید.
نصب جعبه تقسیم آلومینیومی
کار با بسیاری از سیم های در معرض ولتاژ بالا نه تنها خطرناک است بلکه در کنار این موارد، نصب اشتباه اتصالات در ترمینال ها نیز می تواند مشکلات جدی تری را از لحاظ ایمنی به وجود بیاورد. بنابراین در وحله اول باید نصب و برقراری اینگونه سیستم ها را به افراد با تجربه و ماهر در این زمینه محول کنید. در ذیل ۱۲ نکته ای را که باید در نصب این سیستم ها رعایت شود آورده شده است، لذا با رعایت آن ها می توانید یک شبکه ی اتصال بسیار ایمن را راه اندازی کنید.
- از تجهیزات محافظ مانند دستکش های ایمنی استفاده کنید.
- باکس آلومینیومی را در تناسب با محل نصب، انتخاب کنید.
- برق مرکزی و همین طور برق اضطراری را قطع کنید.
- با استفاده از ولت متر از عدم وجود برق در داخل مدار مطمئن شوید.
- باکس های آلومینیومی را با احتیاط به مکان مورد نظر نصب کنید.
- سپس سیم ها را از طریق سوراخ های موجود در بدنه، به داخل باکس هدایت کنید.
- سر سیم ها را با استفاده از انبرهای مخصوص لخت کنید.
- سیم ارت یا اتصال به زمین را لخت کنید و آن را آماده نصب کنید.
- سیم های هم رنگ را به یکدیگر متصل کنید.
- سیم های متصل شده به یکدیگر را با استفاده از مهره های مخصوص سیم عایق بندی کنید.
- سیم ارت را به بدنه ی باکس فلزی متصل کنید.
- سیم ها را داخل محفظه ی باکس به صورت مرتب قرار دهید و سپس درپوش را بگذارید.
جهت مشاوره و خرید باکس آلومینیومی می توانید با مشاوران و کارشناسان مربوطه تماس حاصل فرمایید. همچنین جهت خرید آنلاین انواع محصولات شرکت پتروکاسپین به سایت اینترنتی pcp.ir مراجعه نمایید.
تماس جهت مشاوره و خرید باکس آلومینیومی : ۰۲۱۴۱۸۰۵
