بست چنگالی رفیع

بست چنگالی رفیع

بست چنگالی رفیع که به روش تولید از ورق گالوانیزه گرم انجام می شود. در اندازه های مختلف تولید می گردد. بست چنگالی یکی از متعلقات پر مصرف در سیستم رفیع کشی در پروژه های عمرانی و ساختمانی می باشد. و بصورت گالوانیزه گرم و گالوانیزه سرد تولید می گردد.

با زبانه قابل تنظیم بصورت مولتی سایز بوده و چند سایز لوله برق را تحت پوشش قرار می دهد. بست چنگالی گالوانیزه گرم مناسب جهت نگه داشتن رفیع می باشد.

مشخصات محصول تولیدى ، استاندارد تولید سایز و نام کارخانه روى بسته بندی بست چنگالی ثبت شده و سپس بسته بندى و به انبار محصول منتقل مى گردند تا طبق سفارش مشترى بارگیرى و حمل شوند.

سایز بست چنگالی رفیع

• بست چنگالی ۲۸ – ۲۲
• بست چنگالی ۴۶ – ۴۰
• بست چنگالی ۲۲ – ۱۶
• بست چنگالی ۴۰ – ۳۴
• بست چنگالی ۵۲ – ۴۶
• بست چنگالی ۱۶ – ۱۲
• بست چنگالی ۳۴ – ۲۸

شاید برایتان این سوال ایجاد شود که این اعداد چه چیزی را به ما نشان می دهند. زمانی که می گوییم بست چنگالی رفیع سایز ۲۲-۱۶ به چه معناست. این ارقام معرف قطر کارگیر بست می باشد یعنی کابل هایی که در این بازه عددی هستند می توانند در بست چنگالی جای بگیرند. بعد اندازه‌گیری آن ها نیز بر حسب میلیمتر می باشد.

به طور مثال بست چنگالی رفیع ۳۴-۲۸ بیان می کند که تمامی کابل های دارای قطر ۲۸ میلیمتر تا ۳۴ میلیمتر می توانند در این نوع سایز بست چنگالی جای بگیرند. دلیل این انعطاف در پذیرش سایز نوع طراحی و ساختار بست است که در ادامه به آن اشاره خواهیم کرد.

نوع طراحی ساختاری بست چنگالی رفیع

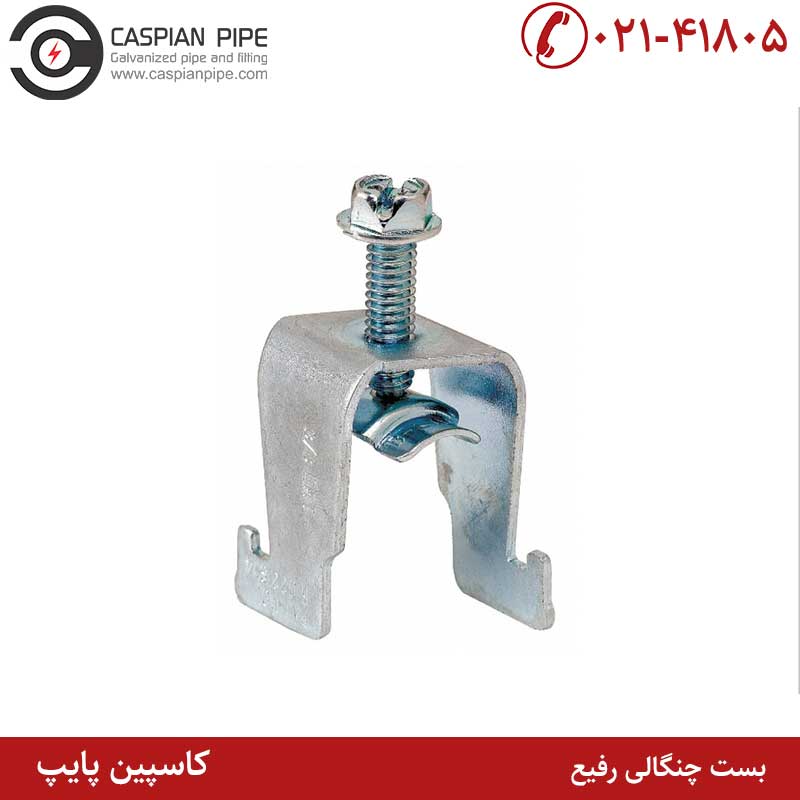

به طور کلی ما می توانیم سه نوع جزء اصلی را برای بست چنگالی رفیع معرفی کنیم. قطعه U شکل، پیچ و عایق نگهدارنده یا قطعه نگهدارنده پرانتزی شکل سه جزء ساختاری این قطعه ارزشمند را تشکیل می دهند. قطعه U شکل بست چنگالی در دو انتهای خود دارای یک طرح دندانه ای شکل است که برای اهدافی خاص طراحی شده اند که در ادامه در مورد نقش آن ها در بست چنگالی رفیع توضیحات لازم داده خواهد شد.

در قسمت مرکز و بالای قطعه یک پانچ یا سوراخ جهت قرار گرفتن پیچ تعبیه شده است که در انتهای پیچ یک پایه نگهدارنده پرانتزی شکل وجود دارد. با چرخش پیچ می توان ارتفاع قطعه نگهدارنده را تنظیم و به بالا یا پایین هدایت کرد. درواقع با تغییر ارتفاع پیچ و قطعه نگهدارنده کابل در محل مورد نظر خود محکم می شود.

علت این موضوع نیر اعمال فشار از طریق پیچ است. اعمال نیروی بیش از حد هیچگونه آسیبی به کابل ها وارد نمی کند. زیرا عایق های نگهدارنده علاوه بر جنس الاستیکی خود دارای یک شکل پرانتزی مطابق با طرح کابل هستند که براحتی روی کابل ها می نشینند.

بست چنگالی رفیع روی چه قطعاتی سوار می شوند؟

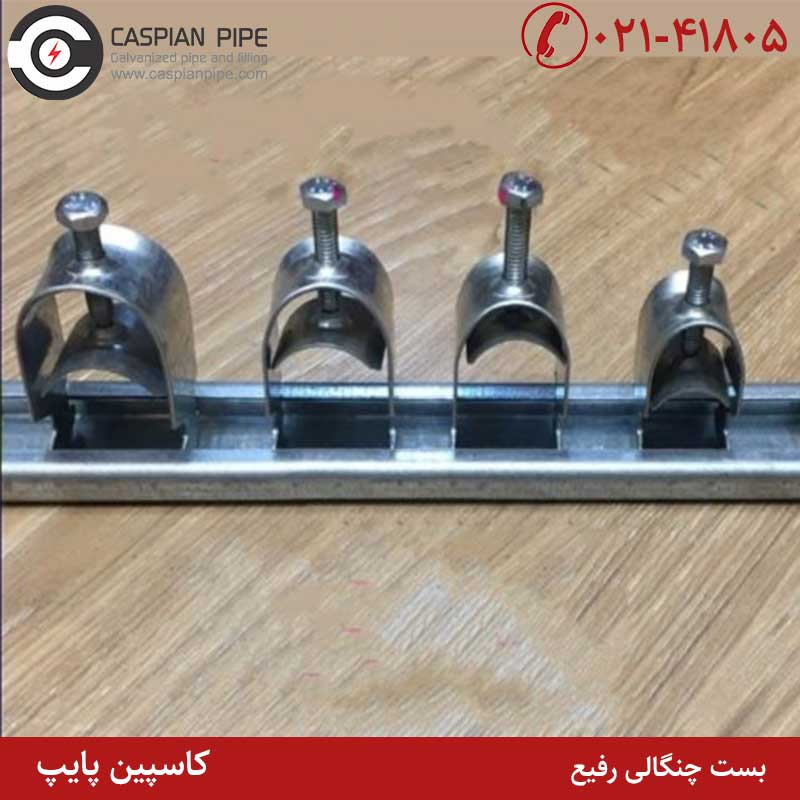

بسیاری از خریداران در مورد قطعات مکمل بست رفیع بدنبال آن هستند که بدانند کدام قطعه سازگاری و هماهنگی لازم را با بست چنگالی دارد؟ در واقع کدام قطعه است که مکمل بست ها می باشد؟ پاسخ به این سوال کاملا مشخص است. بست چنگالی رفیع معمولا بر روی سی چنل ها و یا یونسترات ها سوار می شوند. این قطعات همان طور که از نامشان پیداست دارای یک طرح C شکل هستند.

این نوع طرح کمک می کند تا بست چنگالی براحتی در شیارهای آن قرار بگیرند و محکم شوند. در قسمت قبل در مورد طرح دندانه دار بست صحبت شد. این دندانه ها یا انحراف های ساختاری در دو انتهای بست چنگالی رفیع دقیقا به این دلیل ساخته شده اند که بتوانند در لبه ی سی چنل قرار بگیرند و به واسطه ی اعمال نیرو از طریق پیچ از چنل ها جدا نشوند. شما می توانید هر تعداد بست که لازم بود البته متناسب با طول چنل مورد استفاده قرار دهید و کابل ها را در حالت های معلق و یا سقفی هدایت کنید.

کاربردهای بست چنگالی

اصولا انتقال کابل های برق در سازه های عظیم یکی از پروژه های فوق‌العاده حساس و مهم می باشد که باید کلیه تجهیزات استاندارد و مناسب جهت هدایت و حمل آن ها انتخاب و مورد استفاده قرار گیرد. یکی از این قطعات بست چنگالی رفیع می باشد. کاربردهای بست چنگالی دقیقا در مواردی است که باید کابل ها را از ناحیه دیواره ها به حالت عمودی و یا ناحیه سقف به حالت افقی هدایت کنیم.

با توجه به موارد مذکور در مورد نوع طرح ساختاری این بست می توان این اطمینان خاطر را داشت که کابل ها در بالاترین سطح امنیت در سازه های صنعتی جابه جا و در مسیر مختص به خود حمل می شوند. نکته مهم این است که این بست ها به تنهایی کاربرد ندارند و برای بهره برداری و استفاده صحیح از بست چنگالی رفیع باید یکسری سی چنل های با سایز سازگار انتخاب شود.

منظور از سایز سازگار این است که سی چنل ها از لحاظ ابعاد سطح مقطع دارای سایزهای مختلفی هستند و نمی توان هر نوع سایز بست چنگالی را روی این قطعات قرار داد. بنابراین بهتر است در مورد سایز سی چنل و بست ها ارزیابی و بررسی های لازم صورت گیرد.

فواید و مزایای بست چنگالی

• جنس و بدنه اصلی بست چنگالی رفیع تماماً از جنس فلز فولادی با درجه سختی بالا می باشد تا در هنگام محکم کردن دچار انحراف ساختاری یا کجی بخش دندانه نشوند.
• به جهت آنکه این قطعات از جنس فلز هستند طبیعتاً رطوبت محیط می تواند یک مورد منفی و تاثیر گذار روی آن ها باشد. به همین جهت این قطعات در فرآیندی مجزا تحت یک روند اصولی با مواد مذاب زینک در دمای بسیار بالا پوشش دهی یا گالوانیزه می شوند. وجود لایه زینک عمر بست را افزایش و کارایی آن را نیز مضاعف می کند.
• بست چنگالی همان طور که ذکر شد دارای یک سایزبندی بسیار متنوعی هستند بطوریکه شما می توانید کابل های مختلفی را با قطرهای متنوع درون این بست قرار دهید.
• بست چنگالی رفیع براحتی بر روی سی چنل ها سوار و بلافاصله قابلیت جداسازی دارند. به همین دلیل اگر در مسیر کابل کشی شما تغییراتی اعمال شود می توانید مجددا این بست ها را جدا کنید.
• قیمت چندان بالایی ندارند درنتیجه یک صرفه جویی اساسی در بودجه پروژه های کابل کشی عظیم خواهد شد.

معیارهای خرید انواع بست

برای آنکه بتوانید یک گزینش صحیح و اصولی نسبت به بست چنگالی رفیع داشته باشید بهتر است قبل از هر اقدامی مراکز معتبر و شناخته شده مانند شرکت پتروکاسپین را جهت خرید انتخاب کنید. این مجموعه از طریق کارشناسان متخصص و مشاور دهنده خود تمامی رهنمودهای لازم در مورد سایز مناسب، انتخاب قطعات پشتیبانی و مکمل دیگر و همچنين حجم و تعداد قطعات را به شما مشتریان گرامی ارائه می دهند.

اما به عنوان یک قاعده کلی جهت خرید انواع بست کابل و بست لوله برق لازم است که متراژ مسیر و تعداد رشته های کابل تخمین زده شود تا متناسب با آن ها تعداد بست چنگالی مورد نیاز و همچنين تعداد سی چنل ها سفارش داده شوند. طبیعتاً دقت در ارزیابی جهت تهیه و خرید قطعات می تواند منجر به کنترل صرف بودجه و جلوگیری از خرید قطعات اضافی شود.
جهت مشاوره و خرید محصول می توانید با مشاوران و کارشناسان مربوطه تماس حاصل فرمایید. همچنین جهت خرید آنلاین انواع محصولات شرکت پتروکاسپین به سایت اینترنتی pcp.ir مراجعه نمایید.
