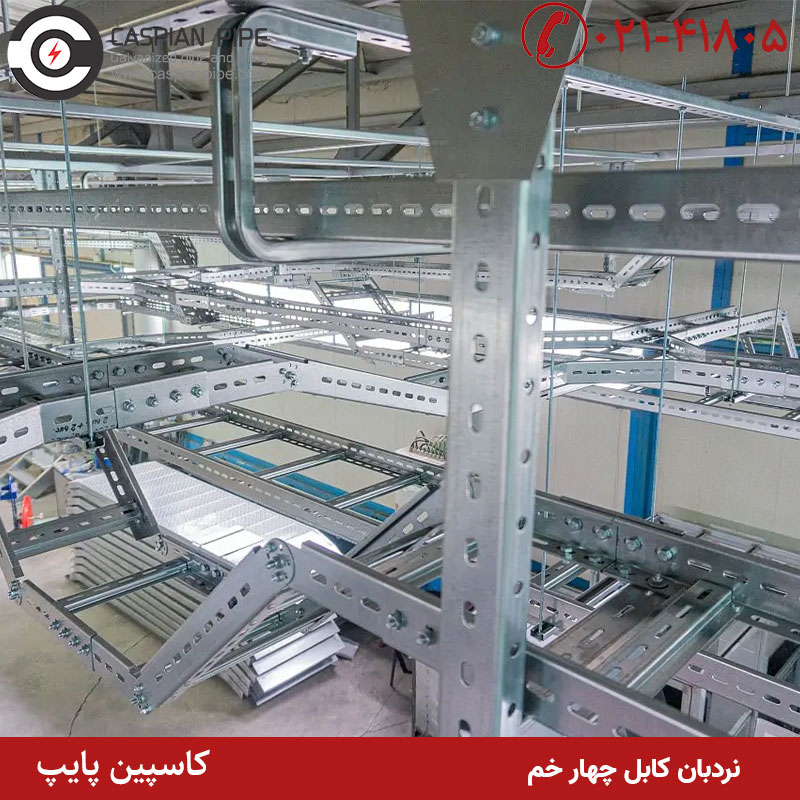

نردبان کابل چهار خم؛ ویژگی ها، طریقه استفاده و نکات خرید

یکی از تجهیزات پشتیبانی کابل بسیار پرکاربرد در پروژه های کابل کشی نردبان کابل چهار خم است. این قطعات به دلیل متریال و ساختار بسیار محکم و مقاومی که دارند می توانند بهترین گزینه برای پشتیبانی از کابل های برق در مسیرهای گوناگون باشند. نوع طراحی آن ها به صورت چهار خم است. اگر به لبه ورق های این محصول نگاه کنید میتوانید تعداد خم های آن ها را مشاهده کنید. البته در کنار نمونه های چهار خم مدل نردبان کابل شش خم نیز طراحی و تولید شده است.

این نوع ساختار نه تنها برای نردبان ها بلکه برای انواع سینی کابل نیز وجود دارد.  مدل چهار خم و شش خم هر کدام اگرچه از یک مواد و متریال آلیاژی ساخته شده اند اما یکسری ویژگی های متفاوتی را دارند.

لبه نردبانهای شش خم دارای دو خم اضافه است که وجود چنین خم های بیشتر شرایطی را فراهم میکند که امنیت کابل کشی تا یک حدی افزایش پیدا کند و کابلها در تماس با لبه ی نردبان ها دچار آسیب نشوند. البته بخشی از مزیت های آن می تواند در زمان نصب و حمل و نقل آنها نیز باشد. اینکه شما از کدامیک از این قطعات استفاده کنید بستگی به شبکه کابل کشی، نوع پایدار کردن رشته های کابل در مرکز نردبان و بودجه شما دارد.

نردبان کابل چهار خم چه ویژگی هایی دارد؟

نردبان کابل چهار خم ، یکی از تجهیزاتی است که در تاسیسات برقی ساختمان به وفور مورد استفاده قرار می گیرد. هنگامی که افراد می خواهند کابل ها و یا سیم ها را به صورت عمودی از کف یا سقف بالاتر به سینی کابل برسانند، از نردبان کابل چهار خم استفاده می کنند.

دلیل استفاده از  این تجهیزات دسترسی آسان و همچنین محکم بستن سیم ها و کابل های عبوری است. البته تنها در عبور کابل ها و مسیر ها به صورت عمودی از نردبان کابل استفاده نمی شود بلکه می توان از این وسیله برای عبور سیم ها و کابل ها به صورت افقی نیز استفاده کرد.

در چه شرایطی از نردبان کابل چهار خم استفاده میشود؟

از سوالات بسیار مهم و حیاتی و فنی که برای انتخاب و خرید نردبان کابل چهار خم و حتی مدل های شش خم مطرح میشود این است که آیا ما میتوانیم نردبان ها را در تمام پروژه های کابل کشی استفاده کنیم یا اینکه رویکرد خاصی برای انتخاب آنها وجود دارد؟ برای پاسخ به این سوال باید بگوییم که به عنوان یک قاعده کلی شما در همه پروژه های کابل کشی نمی توانید به خرید نردبان ها بپردازید. در وهله اول شما باید ابعاد و سایز کابل ها را بررسی کنید. مسیرهای موجود در سازه را مورد ارزیابی قرار دهید تا ببینید که آیا نردبان ها مناسب هستند یا خیر؟

معمولا مهندسان حوزه کابل کشی برای پشتیبانی و حمایت انواع کابل های قطور و سنگین و با انعطاف پذیری کم نردبان ها را پیشنهاد میکنند. در طرف دیگر اگر کابل های شما سبک تر هستند و انعطاف پذیری بالایی دارند بهتر است به سراغ خرید سینی کابل و اتصالات سینی کابل بروید. دلایل زیادی برای این قاعده فنی و مهندسی وجود دارد. اولین دلیل این است که کابل های قطور و سنگین نیرو و وزن زیادی را به سمت پایین یا صفحه نردبان وارد میکنند. حال آنکه اگر همین کابل ها را روی سینی ها قرار دهید امکان ریزش سازه وجود دارد.

مقاومت و پایداری که نردبان ها دارند به نسبت بیشتر از سینی ها است. بنابراین کاملا طبیعی است که بتوانند یک پشتیبانی همه جانبه و ایده آلی را از کابل های بزرگتر به عمل آورند. پس به یاد داشته باشید که اگر کابل های شما سبک هستند میتوانید با یک مدیریت بودجه مناسب به خرید همان سینی های کابل در ابعاد و سایزبندی های مورد نیاز بپردازید.

قواعد و اصول کابل کشی با استفاده از نردبان کابل چهار خم

زمانی که می خواهید به نصب و اجرای نردبان کابل چهار خم در سازه بپردازید باید مشخص شود که این نردبان ها قرار است در ارتفاع قرار بگیرند یا اینکه در نزدیکی کف هستند. طبیعتا اگر ارتفاع بلند سازه انتخاب شود به همان نسبت شما باید از انواع ساپورت گالوانیزه استاندارد و با سایز ایده آل استفاده کنید تا بتوانید این نردبان ها را در ارتفاعات پایدار نگه دارید.

بعد از آنکه مراحل انتخاب ساپورت ها و نصب و اتصال شاخه های نردبان در ارتفاعات به صورت نقشه از پیش تعریف شده ترسیم شده اند باید اتصالات بین نردبان را نیز مدنظر قرار دهید. انواع زانوها، رایزرها، سه راهی ها، چهارراه ها همگی اتصالات نردبان کابل هستند که بین نردبان ها نصب می شوند. اینها نیز برای انجام انشعاب گیری و تغییر جهت های مختلف لازم و ضروری هستند.

کابل ها در زمان قرار گرفتن بر روی بستر نردبان کابل برای اینکه از حرکت آنها یا افتادن از نردبان جلوگیری شود آنها را با استفاده از انواع بندهای مخصوص به پله های نردبان محکم میکنند تا مانع حرکت آنها به کناره ها و پراکندگی آنها شوند. نظم کابل کشی را افزایش میدهند و در زمان عیب یابی و مدیریت کابل ها نیز روند سریع و ایده آلی را خواهید داشت.

مهمترین نکاتی که در زمان خرید نردبان کابل باید به آن توجه کنیم؟

نردبان کابل چهار خم اگر قرار است در یک محیط صنعتی با شدت تنش بالا مورد استفاده قرار بگیرد حتما باید از نوع گالوانیزه گرم باشد. معمولا پوشش های گالوانیزه گرم بر روی متریال و آلیاژهای فولادی قرار می گیرد. لذا میتوانید از ضد زنگ و ضد خوردگی بودن آنها نیز اطمینان حاصل کنید. نکته مهم دیگر در زمان انتخاب نردبان کابل چهار خم ابعاد و سایزبندی آن ها است. شما نمی توانید هر نوع سایز را خریداری کنید و بخواهید کابل ها را بر روی نردبان ها قرار دهید.

اگر حجم و شمار کابل های شما بالا است حتما باید از سایزهای بزرگتر نردبان استفاده کنید. هیچگاه سعی نکنید شمار بالای کابل ها را بر روی سایزبندی های کوچک نردبان قرار دهید. زیرا در آن صورت پایداری سازه در خطر خواهد بود و نمیتوانید یک مسیریابی و هدایت کامل و ایمنی را در سازه ایجاد کنید.

اولویت بعدی انتخاب و خرید محصولات از شرکت ها و برندهای معتبر است. در این شرایط هم از کیفیت قطعات اطمینان حاصل خواهید کرد هم اینکه میدانید با بهترین قیمت عرضه می شوند. البته نردبانهای کابل مدل های گوناگونی دارند که یکی از آنها ساخته شده از فولاد گالوانیزه گرم است.  محصولات مشابه دیگر شامل گالوانیزه سرد، استنلس استیل و یا مدل هایی که دارای رنگ های پودری الکترواستاتیک هستند.

همه این ها از لحاظ مقاومتی کاملا با یکدیگر فرق دارند اما یک نردبان کابل استنلس استیل حتی از مدل های گالوانیزه گرم نیز مقاومت و پایداری و همچنین طول عمر بالاتری را ارائه می دهد. فارغ از همه این ها یک محصول خوش قیمت و پرکاربرد همان نردبان کابل گالوانیزه شده می باشد.

خصوصیات فنی نردبان کابل چهار خم

عموما نردبان های کابلی که در تاسیسات ساختمانی و یا صنعتی مورد استفاده قرار می گیرند، بسته به میزان کابل و سیم عبوری دارای عرض ۵۰ تا ۱۰۰۰ میلیمتر هستند. لبه هایی که توسط خمکاری ایجاد میشوند، دارای ارتفاع ۴۰ تا ۱۵۰ میلیمتر هستند.

ورق های فولادی که برای تولید نردبان کابل مورد استفاده قرار می گیرند، عموما به صورت گالوانیزه مورد استفاده قرار می گیرند. چرا که ورق های گالوانیزه در برابر رطوبت و تغییرات شدید آب و هوایی مقاومت بسیار بالایی از خود نشان می دهند.

به طور کلی ضخامت ورق های گالوانیزه ای که برای تولید نردبان کابل استفاده می گردد، از ۰.۷ میلیمتر آغاز و تا ۳ میلیمتر ادامه پیدا می کند. همانطور که می دانید، نردبان کابل دارای پله هایی برای محکم بستن سیم ها و کابل های مورد نظر است. بر اساس استاندارد های موجود این پله ها در فاصله ۲۵ سانتی متری از یکدیگر نصب می شوند تا کابل ها و سیم ها اتصالی محکم داشته باشند.

نردبان کابل چهار خم چگونه تولید می شود؟

برای تولید نردبان کابل ورق های فولاد سیاه یا گالوانیزه گرم و سرد را در طول های ۲ و یا ۳ متری توسط دستگاه برش NC برش می دهند. سپس برای اتصال بخش های مختلف ورق های فولادی توسط دستگاه CNC و یا سایر دستگاه های موجود در واحد های تولیدی درون آن ها سوراخ هایی ایجاد می شود.

برای استفاده از ورق های فولادی به صورت نردبان های استاندارد باید در آن ها توسط دستگاه های CNC خمکاری صورت پذیرد‌. به این ترتیب نردبان های کابل چهار خم و یا حتی شش خم تولید می شوند.

پس از عملیات خمکاری اتصالات و فیتینگ باید جوشکاری شوند. تا به این ترتیب مقاومت آن ها در برابر تحمل وزن های بالا افزایش پیدا کند. برای اینکار با توجه به ضخامت ورق گالوانیزه مورد استفاده از جوشکاری CO2 استفاده می گردد.
