اتصالات لوله

اتصالات لوله

قطعاتی هستند که در مسیر لوله کشی برای تغییر جهت، انشعاب گیری، تبدیل قطر لوله و یا اتصال دو لوله به همدیگر مورد استفاده قرار می گیرند. در لوله کشی آب رسانی با لوله گالوانیزه ، متداول ترین اتصالات لوله عبارتند از: بوشن ، زانو ، سه راهی ، مغزی ، مهره ماسوره ، تبدیل و درپوش که جنس آن ها طبق مقررات ملی ساختمان باید از نوع فولادی گالوانیزه(جنس خود لوله) یا چدن چکش خوار باشد .
با توجه به اهمیت اتصالات لوله سفید در شبکه لوله کشی آب رسانی با لوله گالوانیزه ، در این جا به شرح مختصر هر یک از آن ها می پردازیم .

بوشن

قطعه ای استوانه ای است که برای متصل نمودن دو قطعه لوله یا فیتینگ به همدیگر به کار می رود و به صورت بوشن ساده ، روپیچ توپیچ و بوشن تبدیل وجود دارد

زانو جوشی فولادی

قطعه ای است که برای تغییر جهت مسیر استفاده می شود و با توجه به زاویه تغییر و نحوه دنده شدن، دارای انواع و اقسام مختلفی است .

سه راهی لوله

قطعه ای است که برای انشعاب گیری در لوله کشی کاربرد دارد .

مغزی لوله

یک قطعه لوله دو سر دنده یا یک قطعه ریختگی دو سر دنده است که از آن برای اتصال فیتینگ ها به همدیگر یا به شیرها استفاده می شود .

مهره ماسوره

قطعه ای است که برای اتصال دو قسمت از لوله کشی به یکدیگر یا اتصال لوله کشی به دستگاه به کار می رود

مهره ماسوره خود از سه قطعه پیوسته به هم تشکیل شده است. دو قطعه از آن هر یک به یک طرف وصل می شود و قطعه وسط با اتصال دادن این دو قطعه به یکدیگر دو قسمت لوله کشی را به هم وصل می کند . از مهره ماسوره در اتصال سیستم لوله کشی به دستگاه ها مانند آب گرم کن یا اتصال لوله ها در طول های بلند و در مدارهای بسته استفاده می شود .

درپوش لوله

در صورت لزوم برای بستن دهانه های باز و انشعاب ها به کار می رود

مقررات ملی لوله فولادی

الف- اعتبار ساخت : روی هر قطعه از لوله، اتصالات لوله ، فلنج ، شیر و دیگر اجزای لوله کشی توزیع آب آشامیدنی باید مارک کارخانه سازنده، کیفیت ساخت یا استاندارد مورد تائیدی که قطعه مورد نظر بر طبق آن ساخته شده است، به صورت ریختگی، برجسته، یا مهر پاک نشدنی نقش شده باشد .
ب- لوله فولادی گالوانیزه : لوله های فولادی باید از نوع گالوانیزه درزدار، دو سر دنده با بوشن فولادی گالوانیزه و مطابق یکی از استانداردهای زیر باشد :

• ۴۲۳ ISLRI
• ۶5 ISO وزن متوسط و سنگین
• ۲۴۴1 , ۲۴۴۰ DIN
• 1۳۸۷ BS وزن متوسط و سنگین
• ANSI A5۳

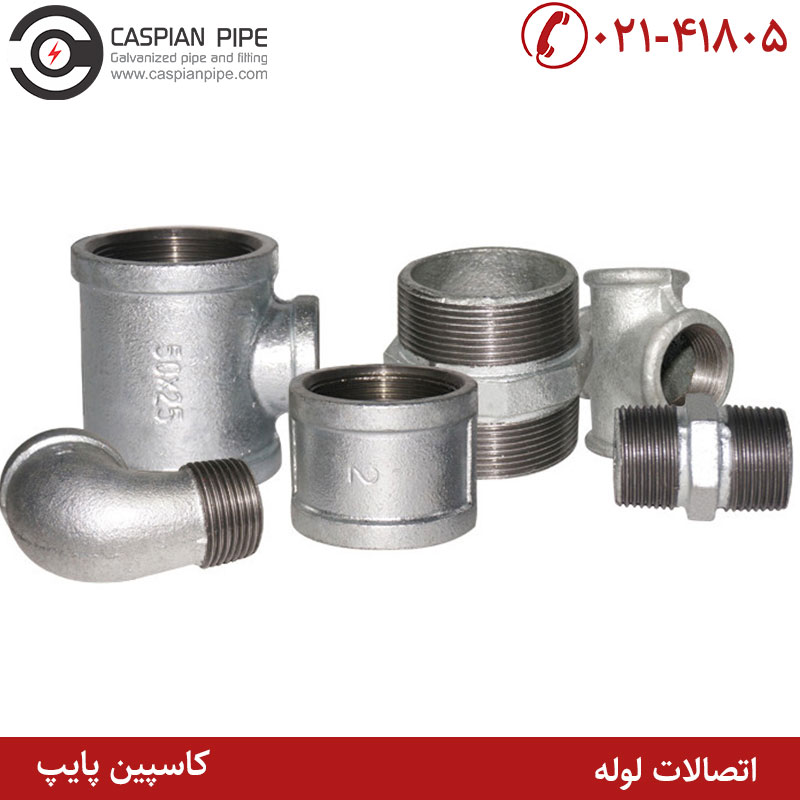

مقاومت بسیار بالای اتصالات لوله

نصب اتصالات لوله در شبکه های لوله کشی فوق العاده حیاتی و مهم می باشد. این اتصالات قابلیت آن را دارند تا با ایجاد مهر و موم کامل مانع خروج سیالات از محل اتصال دو لوله شوند. بنابراین با استفاده از این قطعات شما می توانید امنیت سیستم لوله‌کشی خود را تضمین کنید. اما علت این ویژگی های ساختاری در اتصالات لوله چیست؟ اولین نکته ای که در مورد این قطعات وجود دارد این است که این اتصالات از مقاومت ساختاری بسیار بالایی برخوردار هستند.

دقیقاً همان متریال و موادی که در ساخت لوله های فولادی در شبکه های آبرسانی استفاده می‌شود نیز در ساخت این قطعات مورد استفاده قرار می گیرد. در واقع شرکت‌های تولید‌کننده نمی‌توانند اتصالات بکارگیری شده در شبکه های لوله کشی را از متریال متفاوت تهیه کنند. زیرا در این صورت نمی توانند آن هماهنگی و سازگاری لازم را با سایزهای مختلف لوله فولادی داشته باشند.

در نتیجه از لحاظ مقاومت ساختاری مشابه لوله های موجود در شبکه هستند. این مقاومت ساختاری هم در قسمت بیرونی و هم در قسمت داخلی اتصالات و حتی در ناحیه رزوه ها نیز وجود دارد. بنابراین شما می توانید به طور کامل این قطعات را بر روی لوله ها پیچ دهید بدون آنکه کوچکترین آسیبی به رزوه ها وارد شود.

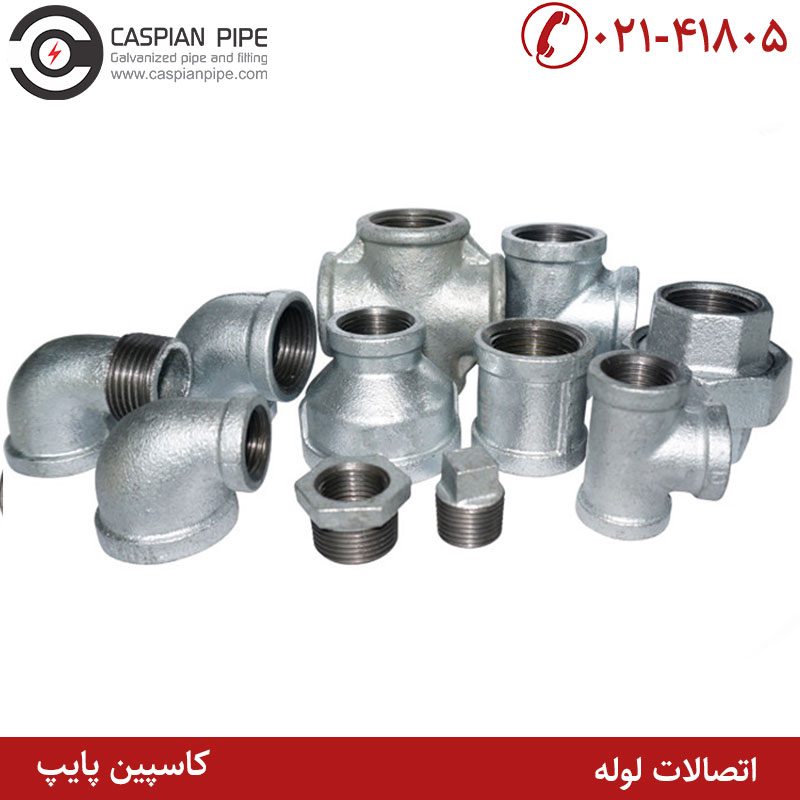

مکانیزم عملکردی اتصالات لوله به چه صورت میباشد؟

به طور کلی دو نوع اتصالات لوله وجود دارد که هر کدام با مکانیزم خاصی بر روی لوله ها سوار می شوند. قطعات اتصال دهنده لوله به دو شکل جوشی و رزوه ای قابلیت تولید دارند. آنها برای اهداف خاص و ویژه‌ای استفاده می‌شوند و نمی‌توان هر کدام را جایگزین دیگری کرد. در مواقعی که نیاز باشد از اتصالات جوشی استفاده کنیم این اقدام حتما باید انجام شود. به طور مثال در انتقال سیالات گازی پرفشار در مسیرهای نسبتا طولانی ترجیح بر این است که از اتصالات جوشی استفاده کنیم زیرا این خط مسیر لوله ها غالباً تغییر پذیر نیستند.

یعنی شما بعد از مدتی معین تغییر مسیری در این لوله ها ایجاد نمی کنید. بنابراین استفاده از اتصالات جوشی دائمی ترجیح داده می شود. حال اگر برای شبکه لوله کشی در یک محدوده خاص، قصد استفاده از اتصالات را دارید می توانید از اتصالات لوله ای رزوه ای استفاده کنید. این قطعات قابلیت جدا شدن از لوله ها را دارند. لذا اگر شما قصد تغییر در مسیر لوله کشی را دارید می توانید با جایگزین کردن و یا تغییر اتصالات عملیات تغییر نقشه و معماری شبکه لوله کشی را انجام دهید.

وجود تنوع در اتصالات لوله چه مزیت هایی را در پی دارد؟

وجود تنوع در اتصالات لوله باعث می شود تا شما هر نقشه ای که می خواهید را در کلیت سیستم لوله کشی خود پیاده سازی کنید. اگر نقشه طراحی شده مسیر لوله کشی شما دارای تغییر جهت های بسیار زیاد می باشد بهتر است استفاده از زانوها را در اولویت قرار دهید. اما اگر شبکه لوله کشی شما عمدتاً در مسیر مستقیم می باشد و در مواردی محدود نیاز به تغییر جهت است استفاده از بوشن ها در اولویت قرار می‌گیرد.

اگر انشعاب گیری های متعدد نیاز است که انجام شود بهتر است که اتصالات سه راهی یا T شکل و یا اتصالات متقاطع یا چهار راهی ها را بیشتر از سایر قطعات تهیه کنیم. بنابراین این نوع، نقشه و معماری لوله کشی شما می باشد که تعیین می کند از چه قطعات اتصال دهنده ای استفاده کنید. خوشبختانه اتصالات لوله به جهت تنوع بسیار بالایی که دارند همواره می‌توانند پاسخگوی هر نوع شبکه ای باشند. در نتیجه شما در حوزه لوله کشی هیچ محدودیتی جهت استفاده از اتصالات ندارید.

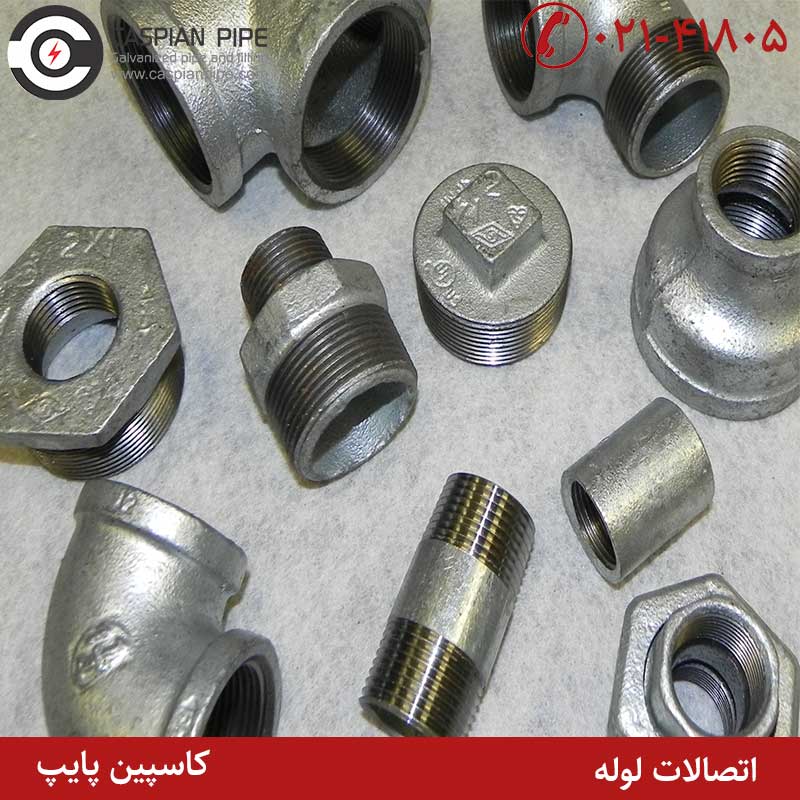

قابلیت استفاده قطعات اتصال دهنده لوله در محیط های مرطوب

همانطور که لوله های فولادی همگی گالوانیزه شده هستند، اتصالات لوله نیز به همان صورت تحت فرآیندهای گالوانیزاسیون با استفاده از پوشش های مذاب زینک مقاوم سازی می شوند. در بخش داخلی و خارجی اتصالات لوله مراحل گالوانیزه کردن به طور کامل انجام میشود تا این قطعات بتوانند در برابر رطوبت مقاومت لازم را داشته باشند و دچار زنگ زدگی و خوردگی نشود. با انجام این کار شما می توانید دوام و طول عمر این قطعات را افزایش دهید تا در مدت زمان بیشتری از آنها استفاده کنید.

اصولا گالوانیزه کردن قطعات در شبکه های لوله کشی باعث می شود تا هزینه های تعمیر و نگهداری قطعات به مراتب کاهش یابد. زیرا زمانی که لوله ها دچار زنگ زدگی نشوند قطعاً می توانند خدمات رسانی بهتری را ارائه دهند. با این ویژگی های منحصر به فرد در محیط های مرطوب نیز می توان شبکه های لوله کشی آبرسان را به طور گسترده انجام داد.

چه نکاتی را باید در نصب اتصالات لوله رعایت کنیم؟

جهت نصب اتصالات لوله فرآیند چندان پیچیده ای را در پیش نداریم. به عنوان یکسری نکات مقدماتی، سعی می کنیم راهنمایی کلی را در این حوزه ارائه دهیم. در وهله اول بهتر است سایز لوله ها و اتصالات را با یکدیگر مطابقت دهید. موسسات بین المللی تعیین استاندارد معمولاً یک سایز واحد را جهت ساخت لوله ها و همچنین اتصالات تعیین می‌کنند که همه شرکت‌های تولید کننده ملزم به رعایت آن هستند. به طور مثال لوله های دارای سایز یک اینچ در تمامی برند ها دارای سایز یکسانی هستند و هیچ گونه تفاوتی از لحاظ ابعاد ساختاری میان آنها وجود ندارد.

در زمان پیچش اتصالات رزوه ای، این اطمینان را داشته باشید که به طور کامل اتصالات را تا آخرین رزوه پیچ دهید. در زمان نصب اتصالات لوله سعی کنید قطعات را به صورت صاف بر روی رزوه های لوله سوار کنید. زیرا در مواردی مشاهده شده است که به علت انحراف یا کج پیچ دادن اتصالات رزوه ای سبب بروز آسیب و صدمه در ناحیه رزوه ها شده اند. حتماً سعی کنید از تکنسین های مجرب استفاده کنید تا بتوانید با کیفیت ترین شبکه لوله کشی را ایجاد کنید.
