لوله های غیرفلزی
این گونه لوله ها و لوازم مربوط به آن در مواردی که در بالای سطح زمین مورد استفاده قرار می گیرد باید در برابر رطوبت، فضاهای شیمیایی، ضربه، شعله، تغییر شکل ناشی از حرارت در شرایط بهره برداری، برودت و اثرات نور خورشید مقاومت کافی داشته باشد.
کاربرد لوله های غیرفلزی
لوله های غیرفلزی مورد استفاده در زیر سطح زمین باید از موادی ساخته شود که در برابر رطوبت و عوامل خورنده مقاوم بوده و در برابر ضربه و فشارهایی که ممکن است در حمل و نقل و هنگام نصب به آن وارد شود نیز مقاومت نماید. در مواردی که این نوع لوله ها بدون غلاف بتنی مستقیما در زمین نصب می شود باید از موادی ساخته شده باشد که بارهای مداوم محتمل پس از نصب را تحمل کند.
برخی از موادی که دارای خواص فیزیکی نام برده می باشد، برای مصارف زیرزمینی عبارت است از فیبر، سیمان از بست، سنگ صابون، پلی واینال کلراید سخت (PVC)، فایبرگلاس اپوکسی و پلی اتیلن با غلظت زیاد و برای مصارف بالای سطح زمین پلی واینال کلراید سخت ممکن است به کار برده شود.
موارد مصرف لوله غیرفلزی
استفاده از لوله های غیرفلزی سخت و لوازم مربوط به آن در موارد زیر مجاز است
- نصب توکار در دیوار، کف و سقف
- در محل هایی که لوله ها در معرض عوامل ایجاد خوردگی شدید قرار می گیرد و یا در مکان هایی که در معرض مواد شیمیایی باشد. در این گونه موارد
- بنابر نوع عامل خورنده جنس لوله خاص مربوط باید به کار رود.
- در مکان های تر از قبیل محل هایی که دیوارها غالبا شسته می شود و یا قسمت هایی از برخی کارخانه ها و کارگاه ها مانند لبنیات سازی، لباسشویی، کنسروسازی و امثال آن، کلیه سیستم لوله کشی شامل جعبه ها و لوازم مربوط به لوله کشی، باید به گونه ای مجهز و نصب شود که از ورود آب به داخل آن جلوگیری شود. همچنین کلیه پایه ها، پیچ ها، بست ها، مهره ها و مانند آن باید از نوع مقاوم در برابر زنگ زدگی و خوردگی بوده و یا با پوششی از مواد مقاوم مورد تایید ساخته شده باشد.
- در بخش های عمل، زایمان و مراقبت های ویژه (CCU و ICU) که از سیستم برق ایزوله استفاده می شود، سیستم لوله کشی باید کاملا با لوله های پی وی سی صخت (PVC) انجام شود.
- کاربرد در مکان های خشک یا مرطوب.
- نصب روکار در موارد مجاز مشروط بر اینکه در معرض صدمه و آسیب فیزیکی یا تابش مستقیم خورشید نباشد.
- نصب مستقیم در زیر سطح زمین منوط به اینکه لوله ها برای این منظور ساخته شده باشد و ضوابط مربوط به حداقل عمق نصب رعایت شود.

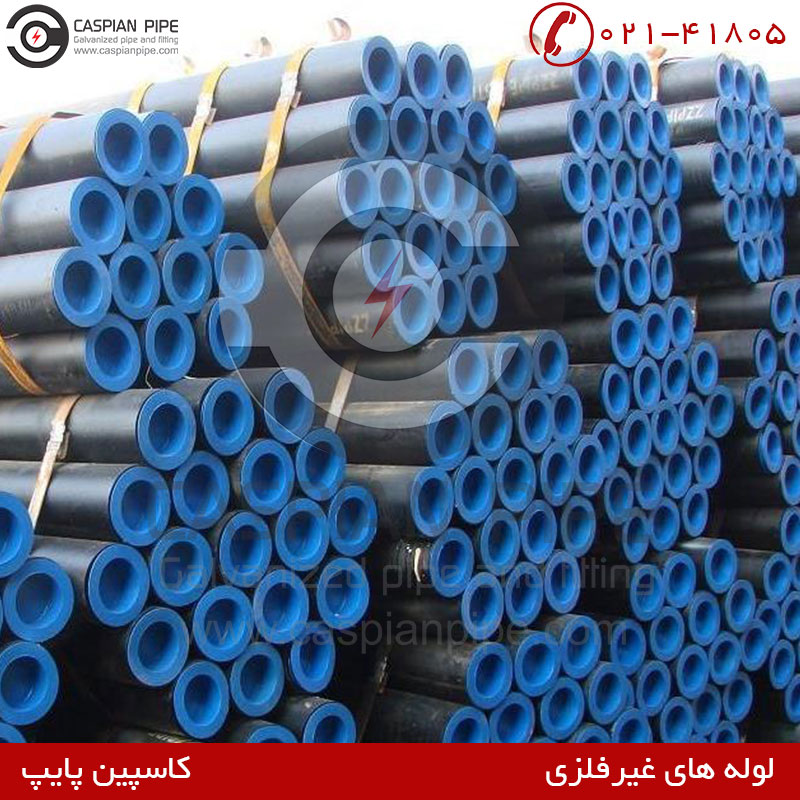

لوله های غیرفلزی کاسپین پایپ
موارد عدم مصرف لوله های غیر فلزی
کاربرد لوله های غیر فلزی سخت در موارد زیر مجاز نخواهد بود:
- استفاده در محیط های مخاطره آمیز (طبقه بندی شده) به جز نصب در عمق حداقل ۶۰ سانتیمتر از سطح زمین که در این صورت باید سیستم اتصال زمین اضافی برای حفظ مداومت الکتریکی مجاری فلزی و قسمتهای فلزی ماشین آلات کشیده شود و لوله قبل از خروج از زمین به طول ۶۰ سانتیمتر از نوع فلزی باشد.
- کاربرد به عنوان پایه نگهدارنده چراغ ها و سایر وسایل برقی
- استفاده در مواردی که در معرض صدمات فیزیکی قرار گیرد.
- نصب در محلی که لوله ها در معرض حرارتی بیش از دمای مجاز آن قرار گیرد.
- کاربرد در مواردی که محدودیت حرارتی عایق بندی هادی ها بیش از حرارت مجاز لوله ها باشد.
ظرفیت لوله های غیرفلزی
تعداد مجاز هادی ها در هر لوله بستگی به درصد سطح مقطعی از لوله که به وسیله هادی ها اشغال می شود، دارد.
درصد سطح مقطع مجاز اشغال شده در هر لوله برحسب تعداد و نوع هادی
- حداکثر تعداد مجاز هادی های روشنایی و نیرو در داخل لوله های فولادی عایق دار، بدون عایق و پلاستیکی سخت بر حسب سطح مقطع هادی ها و قطر داخلی لوله ها خواهد بود.
- حداکثر تعداد مجاز هادی های جریان ضعیف (تلفن، زنگ و مانند آن) در لوله های فولادی عایق دار، بدون عایق و پلاستیکی سخت برحسب سطح مقطع و یا قطرهادی ها و قطر داخلی لوله ها خواهد بود.
- حداکثر تعداد مجاز هادی های روشنایی و نیرو در داخل لوله های فولادی عایق دار، بدون عایق و پلاستیکی سخت بر حسب سطح مقطع هادی ها و قطر داخلی لوله ها.
- حداقل قطر داخلی لوله های فولادی عایق دار برق ۱۶/۴ میلیمتر (۱۱pg) و حداقل قطر داخلی لوله های فولادی بدون عایق و پلاستیکی سخت ۱۶ میلیمتر خواهد بود.
