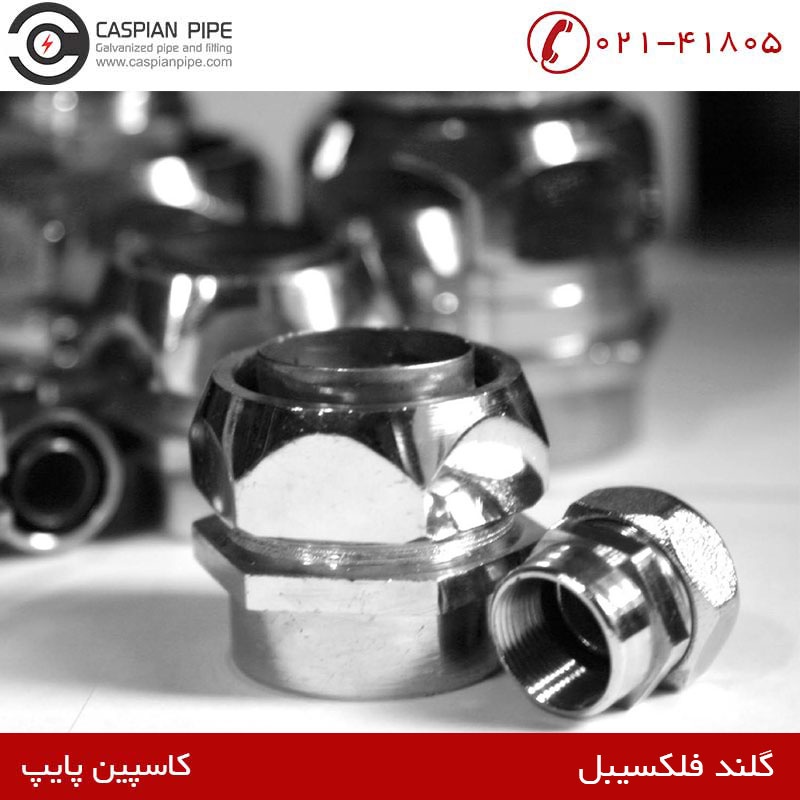

گلند فلکسیبل
گلند فلکسیبل کاسپین پایپ که از قطعات آلومینیومی تولید شده و در مقابل زنگ زدگی مقاوم و از گلندهای پرمصرف در فضاهای باز می باشد. گلند جهت نصب لوله های فلکسیبل به جعبه تقسیم و یا کاندوئیت ها مورد استفاده قرار میگیرد. گلند فلکسیبل به واسطه ی ساختار فوق‌العاده خود در قسمت انتهای کابل های حامل جریان الکتریکی قرار می گیرند و مستقیماً اتصالات ایمن و پایداری را میان رشته سیم های درونی کابل و تجهیزات و دستگاه های برقی دیگر برقرار می کنند.
آب بند این گلند آن را در برابر رطوبت بالا برده است. همان طور که می دانید اتصالات برقی نسبت به رطوبت و سایر عوامل خارجی کاملا آسیب پذیر هستند خصوصاً زمانی که سیم های داخلی کابل از غشاء یا پوسته پلیمری خود جدا شود. گلند فلکسیبل در این شرایط با ایجاد یک مکانیزم ضد رطوبتی از نفوذ هرگونه سیال در محل اتصال کابل به دیگر دستگاه ها جلوگیری می کند.

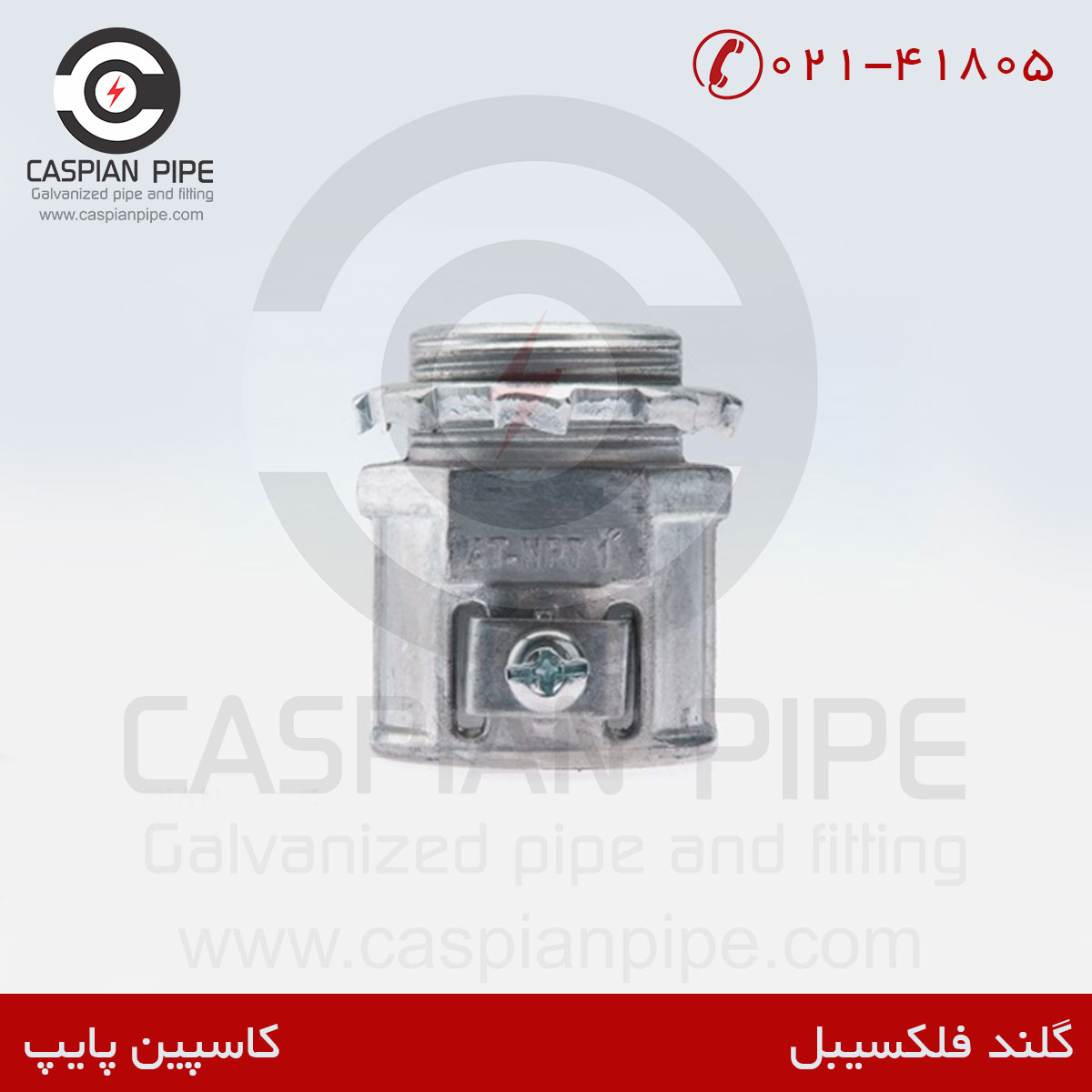

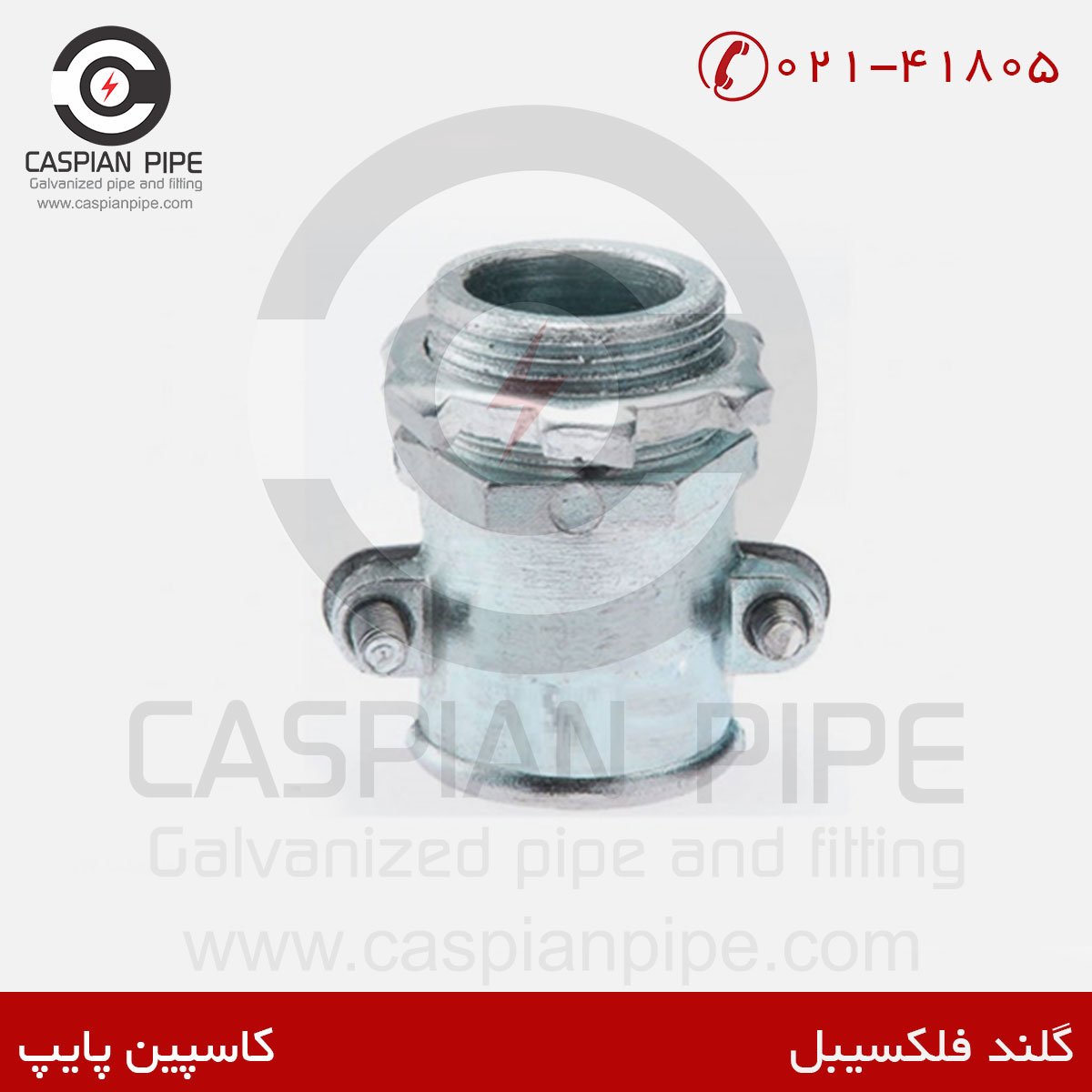

گلند کاسپین در دو نوع Male , Female تولید می گردد. لازم به ذکر است گلند در انواع مختلفی تولید شده که پرکاربرد ترین آنها گلند تک پیچ و گلند دو پیچ می باشد همچنین متریال مورد استفاده برای ساخت گلند به طور معمول آلومینیوم می باشد اما در مواردی از جنس برنج نیز تولید می گردد. این نوع متریال بیشتر برای نقاط کم تنش مورد استفاده قرار می گیرند حال آنکه ممکن است در برخی صنایع نیاز به استفاده از گلند فلکسیبل استنلس استیل نیز باشد.
عناصر استیل ضد زنگ دیگر مشکل خوردگی و زنگ زدگی را ندارند و می توانند برای سالیان طولانی در شبکه ی کابل کشی مورد استفاده قرار گیرند. علاوه بر اینها از گلند فلکسیبل جنس pvc یا پلیمرهای فشرده نیز به مراتب استفاده می شود. اگرچه نوع پلیمری آن درجه ی سختی گلند لوله فلکسیبل فلزی را ندارند اما با این اوصاف هم از لحاظ قیمتی متعادل ترند و هم سبک تر و کاربری خوبی دارند.
- دامنه تولیدگلند : PG11~PG48
- در استاندارد انگلیس : M20~M100
- در سایز های اینچی : “۶ -” ½
- پوشش گلند : کروم-گالوانیزه
- درجه حفاظت محیطی گلند : IP 67
لوله و گلند فلکسیبل
گلند فلکسیبل نوعی از گلندها هستند که به جای اتصال کابل، با جعبه تابلو برق و یا جعبه تقسیم ها، لوله های فلکسیبل را به این باکس ها متصل می کند. لوله های فلکسیبل نوعی از لوله ها هستند که از استیل و به صورت مارپیچ گونه ساخته می شوند. لوله فلکسیبل برخلاف انواع لوله فولادی قابليت ارتجاعی بیشتری دارند و می توانند مسیر هدایت کابل ها را در کنار پوشش محافظی خود، فراهم کنند. گلند فلکسیبل یک ترکیب بسیار عالی را با انواع لوله های انعطاف‌پذیر شکل می دهند و در نهايت منجر به کارکرد بهینه ی ماشین آلات و وسایل الکترونیکی می شوند.
این لوله ها به دلیل انعطاف پذیری بالایی که دارند، نیازی به استفاده از اتصالات درون آن ها احساس نمی شود. زیرا براحتی خم می شوند و متناسب با معماری سازه تغییر جهت می دهند حال آنکه در مورد لوله های استیل برای تغییر جهت نیاز به استفاده از مجموعه ای وسیع از اتصالات لوله برق موجود دارد. به همین دلیل استفاده از این لوله ها بسیار مرسوم است.
همچنین لوله فلکسیبل دارای یک روکش پلاستیکی است که استفاده از آن را در فضاهای باز امکان پذیر می سازد. اگر کابل ها در فضاهای باز مورد استفاده قرار میگیرند، برای آنکه دوام و پایداری بیشتری داشته باشند بهتر است از لوله فلکسیبل به عنوان یک محافظ برای این لوله ها استفاده شود.
لوله و گلند فلکسیبل باعث می شود که از نفوذ ذرات ریز و معلق محیطی و رطوبت به درون مدارات الکتریکی که به مرور منجر به ایجاد جرم یا توده های سخت شده می شوند، جلوگیری شود.
زیرا آلاینده‌های ریز محیطی در کنار رطوبت سبب ایجاد لایه های چسبناک و آلوده بر روی اتصالات یا رشته سیم ها می شوند که بزرگترین مانع برای انتقال صحیح جریان برق محسوب می شوند. گلند فلکسیبل از طریق رفع این مشکلات فنی تا حد زیادی میزان دوام و پایداری تجهیزات الکتریکی را افزایش می دهد.
یکی از ویژگی های مشترکی که میان لوله های قابل ارتجاع و گلند فلکسیبل وجود دارد هماهنگی و سازگاری ابعادی و ساختاری یکدیگر است زیرا زمانی که گلند فلزی یا پلیمری بر روی لوله فلکسیبل قرار می گیرد به بهترین شکل روی آن می نشیند و با اعمال حداکثر نیروی چسبندگی بر روی لوله براحتی قابل جدا شدن نیستند.
ویژگی ها و مشخصات فنی گلند فلکسیبل
گلندهایی که برای لوله های فلکسیبل مورد استفاده قرار می گیرند مانند گلند کابل برنجی و همچنین گلند ضد انفجار، وظیفه دارند از نفوذ گرد و غبار و رطوبت به تجهیزات الکتریکی جلوگیری کند.
همچنین این گلندها به گونه ای طراحی شده اند که مانع از اعمال فشار عناصر خارجی بر روی لوله فلکسیبل شوند. ویژگی دیگری که این نوع از گلندها دارند، جلوگیری از زخمی شدن روکش لوله فلکسیبل در برخورد با حفره ایجاد شده بر روی جعبه تابلو برق و یا جعبه تقسیم است.
محل اتصالات کابل نیاز به یک پوشش سخت و محکم دارد تا بتواند در بالاترین سطح ایمنی کابل ها را به تابلوهای برقی، جعبه تقسیم ها و دیگر قطعات متصل کند. به همین دلیل گلند فلکسیبل برای احیای چنین مسئولیت بزرگی نیازمند یک طراحی خاص و نسبتا پیچیده خواهد بود. لذا اکثر گلندها تشکیل شده از چندین بخش مهم هستند که به نوعی مکمل یکدیگر می باشند. بخش انتهایی آن ها که غالباً بر روی دهانه ی کابل قرار میگیرد از اجزای ریزی ساخته شده اند که کابل را بدون لغزش در جای خود نگه می دارد. سرپیچ گلند فلکسیبل در قسمت داخلی دارای رزوه های متعددی است که از این طریق بر روی دیگر دستگاه ها پیچ می شوند.
ویژگی به خصوصی که باعث شده این نوع از گلند از سایر گلند ها مانند گلند کابل آرموردار متمایز شود، آن است که این گلند ها قابلیت اتصال لوله های فلکسیبل را به یکدیگر را نیز خواهند داشت. البته این قابلیت زمانی اعمال می شود که در نقطه ای از کابل یک آسیب جزئی ایجاد شده باشد که بجای تعویض کلی کابل می توان محل مورد نظر را با استفاده از کاتر کابل قطع می کنند و مجدد با نصب گلند فلکسیبل دو مرتبه دو کابل جدا شده را به یکدیگر متصل می کنند.
از دیگر ویژگی های این نوع از گلندها می توان به مقاومت بالا در برابر تنش ها و لرزش های محیطی، مقاومت در برابر تنش های فشاری و کششی و نصب آسان این محصول اشاره کرد. اما محل قرارگیری این محصول کجا است؟
محل قرار گیری گلندهای فلکسیبل
این نوع از گلند ها در صورتی که بین دو تابلو مورد استفاده قرار گیرند، در ابتدا و انتهای لوله فلکسیبل و بر روی دو تابلو نصب می گردند. به طور معمول گلند ها از دو پیچ در دو طرف حفره ایجاد شده ساخته می شوند که در وسط آن ها محل عبور کابل و یا لوله است پس از عبور لوله فلکسیبل دو قطعه بر روی یکدیگر پیچ شده و لوله آب بند می شود.
به طور کلی شما می توانید گلند فلکسیبل را بر روی باکس تقسیم جریان برق، تجهیزات مخابراتی و تابلوهای انشعاب گیر کابل برق و حتی جعبه کف خواب برق نیز مورد استفاده قرار دهید. اهدافی که از بکارگیری گلند فلکسیبل دنبال می شود عمدتا ایجاد یک اتصال بی خطر و کاملا safe است زیرا اغلب کابل هایی که از منبع تغذیه به جعبه تقسیم هدایت می شوند جزو کابل های تقریباً فشار قوی محسوب می شوند.
اگر این هادی های الکتریکی در اثر اعمال نیروهای کششی از جعبه ها جدا شوند می توانند ریسک ایجاد بار الکتریکی و برق گرفتگی را افزایش دهند بنابراین این گلندها در محل مورد نظر خود حداکثر نیرو را برای ثابت نگه داشتن کابل ها اعمال می کنند.
به طور معمول جنس پیچ ها آهن گالوانیزه شده با فلز روی استفاده می شود تا به این ترتیب پیچ ها در برابر رطوبت مقاومت بالایی داشته باشند. در بیشتر مواقع جنس فلزی این گلندها از لحاظ معیارهای امنیتی شرایط خوبی را برای اتصالات کابل فراهم می کنند چرا که آن ها تحت نیروهای فزاینده به هیچ عنوان دچار شکستگی یا ترک که ممکن است در نوع پلیمری یا پلاستیکی آن ها رخ ندهد، نمی شوند. لذا انتخاب جنس و متریال بستگی به نوع کارکرد و محل استفاده ی گلند فلکسیبل دارد.
سایز گلند فلکسیبل
گلند فلکسیبل معمولا بر اساس قطر کارگیر کابل های برق طراحی و ساخته می شوند چرا که باید در ابتدا در داخل دهانه ی کابل قرار گیرند و در صورت عدم سازگاری سایز میان گلند و قطر کابل عملاً نمی توان اتصال نهایی را برقرار کرد در ذیل مجموعه ای از سایزهای گلند آورده شده اند که هر کدام مختص ابعاد خاصی از کابل ها هستند.
به عنوان یک قاعده ی کلی اگر بخواهیم سایز کابل مناسب را برای انواع گلند فلکسیبل ذیل عنوان کنیم به ترتیب از بالا به پایین متناسب با سایزهای ذیل، این گلندها قابلیت قرار گرفتن بر روی کابل های با قطر ۷-۳، ۸-۴، ۱۰-۶، ۱۲-۸، ۱۴-۱۰، ۱۸-۱۳، ۲۵-۱۸، ۳۲-۲۵، ۳۸-۳۲، ۴۴-۳۷ میلیمتر را دارند. همان طور که مشاهده می کنید یک اختلاف تقریبا ۵ میلیمتری در هر دامنه ی ابعادی کابل وجود دارد که هر یک سازگار با یک نوع سایز گلند فلکسیبل هستند.
این اختلاف چندان برای گلند های فلکسیبل مشکل ساز نیست چرا که کابل ها از روکش های پلیمری در بخش خارجی خود استفاده می کنند که قابلیت فشرده شدن دارند و این خاصیت فشردگی بدنه کابل ،این اختلاف ابعادی مذکور را جبران می کند.
گلند از جنس بدنه برنج با آبکاری نیکل میباشد.
- گلندهای با سایز رزوه PG7
- گلند با سایز رزوه PG9
- گلند با سایز رزوه PG11
- گلند با سایز رزوه PG13.5
- گلند با سایز رزوه PG16
- گلند با سایز رزوه PG21
- گلند با سایز رزوه PG29
- گلند های PG39
- گلند فلکسیبل PG42
- گلندهای لوله فلکسیبل PG48
قیمت گلند
قیمت گلند فلکسیبل متاثر از عوامل زیادی می باشد که از جمله ی آن می توان به سایز، جنس و متریال و برند آن اشاره کرد که هر کدام به صورت جداگانه منجر به نوسان قیمتی این قطعات ارزشمند می شوند.
استفاده از پوشش کروم نیکل در ساخت گلند فلکسیبل
برخی از نمونه های گلند فلکسیبل که دارای ساختار آلومینیومی هستند، بعد از طراحی و ساخت قطعه اکثر تولیدکنندگان سعی می کنند یک پوشش ضد خوردگی و ضد تغییر رنگ روی این قطعات بکار بگیرند. هدف اصلی استفاده از این پوشش ها افزایش طول عمر محصول می باشد. اگرچه روش های دیگری نیز مانند گالوانیزاسیون و مواردی از این قبیل برای مقاوم سازی فلز وجود دارد.
اما متناسب با جنس و ساختاری که هر قطعه دارد روش های مقاوم سازی نیز تفاوت خواهد داشت. کروم و نیکل به عنوان یک ماده مقاوم در برابر رطوبت شناخته شده است که در حوزه های مختلف بر روی فلزات اجرا میشود. این پوشش ها ظاهری بسیار براق برای هر قطعه فلزی ایجاد می کنند. به این صورت که شما با مشاهده قطعات آبکاری شده با کروم و نیکل می‌توانید به سطح بسیار زیبا و صیقلی آنها پی ببرید.
با توجه به آنکه گلند فلکسیبل این قابلیت دارد در محیط های بیرون و در معرض آب و هوای محیط استفاده شود. در نتیجه محل اتصالات که جزو آسیب ترین نقاط در یک لوله می باشند حتماً باید از بالاترین درجه ساخت و کیفیت برخوردار باشند تا رشته سیم های داخلی و یا همان اتصالات دچار آسیب نشود.
عدم جدا شدن لوله های برق با گلند فلکسیبل
لوله های خرطومی یا انواع لوله فلکسیبل زمانی که به تجهیزات دیگر از قبیل انواع تابلو برق و دیگر دستگاه ها متصل می شوند امکان دارد به صورت ناخواسته در معرض کشش قرار بگیرند. این موضوع در محیط های صنعتی ممکن است اتفاق بیفتد. در چنین شرایطی اگر محل اتصال لوله به تجهیزات، دارای استحکام بالا نباشد به راحتی قابل جدا شدن هستند. لذا در چنین شرایطی با توجه به آزاد بودن رشته سیم ها بروز آتش سوزی فوق العاده محتمل خواهد بود.
به همین دلیل پیشنهاد می کنیم که یک گلند فلکسیبل فلزی در محل اتصالات استفاده کنید تا اگر به هر طریقی لوله های خرطومی در اثر اعمال نیرو دچار کشیدگی شدند به راحتی از محل اتصال جدا نشوند. این در نوع خود یک مزیت بسیار مهم قلمداد میشود و می‌تواند ریسک کاری محیط های صنعتی را به مراتب کاهش دهد.
استفاده از گلند فلزی لوله فلکسیبل علاوه بر ایجاد اتصالات محکم با هدف ارتقاء امنیت نیز بکارگیری می شود. چرا که کابل های برق حامل جریانات پرفشاری هستند که باید کلیه اقدامات ایمنی برای هدایت آنها در نظر گرفته شود.
انواع گلند فلکسیبل با ساختار زاویه دار
ممکن است شما انواع گلند فلکسیبل را با ظاهر و طراحی ساده بشناسید که قابلیت اتصال لوله های خرطومی به طور مستقیم به تجهیزات مختلف را دارند. اما باید بگوییم که نمونه‌های دیگری نیز از این گلندها موجود می باشد که به صورت زاویه دار هستند. این نوع از گلند ها را غالباً با عنوان گلند زانویی می شناسند. استفاده و بکارگیری از آنها در همه موارد لزومی ندارد.
چرا که بستگی به مسیر لوله کشی و همچنین تجهیزات و تابلوهایی که این لوله ها قرار است به آنها متصل شود دارد. دو نمونه از پر کاربردترین گلند فلکسیبل زاویه دار یا همان زانوی به صورت ۴۵ درجه و همچنین ۹۰ درجه هستند که نوع دوم کاربرد بالاتری دارد. تصور کنید بدون استفاده از این گلندهای زانویی می خواهید لوله ها را به تجهیزات دیگر متصل کنید.
در این صورت امکان فشار یا نیروی مضاعف به محل اتصال وجود دارد. در نتیجه استفاده از یک گلند زانویی می‌تواند این فشار را در محل اتصال کاملا از بین ببرد و شما با حداکثر امنیت یک اتصال پایدار داشته باشید.
متریال های مختلف برای ساخت گلند فلکسیبل
گلندهای فلکسیبل غالباً از متریال‌های آلومینیوم، برنج، آهن ضد زنگ، روی و پلاستیک طراحی و ساخته می شوند. از لحاظ مقاومت ساختاری هر کدام از آنها درجه های متعددی دارند. به عنوان مثال نمی توان مقاومت ساختاری گلند فلکسیبل برنجی را با نمونه هایی که از آهن ضد زنگ ساخته شده است یکسان دانست. چرا که برخی از مدل ها مانند استنلس استیل شدت سختی بسیار بالاتری دارند.
اینکه شما کدام یک از آن ها را انتخاب کنید بستگی به نوع محیط شما دارد. اگر می خواهید از این اتصالات در یک محیط کم تنش و بدون ریسک استفاده کنید می توانید نمونه گلند فلکسیبل پلاستیکی را انتخاب کنید که هم قیمت پایین تری دارد و هم اینکه شما می‌توانید حجم گسترده ای از آنها را خریداری کنید.
اما در برخی از محیط های کاری استفاده از گلندهای پلاستیکی می تواند فوق العاده پر خطر باشد که در چنین شرایطی نمونه های قوی تر مانند جنس آهن ضد زنگ مناسب تر خواهد بود. البته مدل های آلومینیومی و برنجی نیز در کنار مقاومت نسبی خود دارای یک خاصیت ضد زنگ ایده‌آلی هستند که آمار استفاده بالایی نیز دارند.
نکات مرتبط با انتخاب گلندها در زمان خرید
لوله خرطومی ها علی رغم انعطاف پذیری بالای خود و همچنین داشتن یک ساختار نسوز، معمولا آنها را به عنوان یک لوله خرطومی نسوز نیز در نظر می گیرند. اما اینها یک ویژگی پایه برای لوله ها می باشد. چرا که این لوله های فلکسیبل متناسب با سایز کابل تغییر پیدا می کنند. به عنوان مثال اگر شما بخواهید کابل های با سایز بزرگ را در یک لوله خرطومی سایز کوچک هدایت کنید قطعاً در کنار آسیب دیدگی لوله خرطومی امنیت پروژه نیز به خطر خواهد افتاد.
لذا سایزی که شما در زمان خرید این لوله ها انتخاب می کنید باید هماهنگ و سازگار با کابل ها باشد. موضوع مهم دوم مرتبط با سایز اتصالات نیز می باشد. همانطور که گفته شد گلند فلکسیبل سایزبندی های گوناگونی دارد که آن هم بر اساس سایز لوله ها گزینش می شوند.
در زمان خرید، شرکت های عرضه کننده این محصولات یک کاتالوگ یا برگه مجزایی شامل اطلاعات کاملی از گلند ها را ارائه می دهند که در یک جدول بخصوصی لوله های متناسب با آن نیز ذکر شده است. انتخاب صحیح گلند فلکسیبل زمانی اتفاق می‌افتد که سازگار با سایز لوله ها باشند. با توجه به استاندارد بودن قطعات سایزهای ذکر شده در کاتالوگ هر محصول بر اساس داده های تعریف شده در موسسات بین المللی می باشد.
